氣動隔膜泵是靠空壓機將壓縮空氣輸入隔膜泵的內置氣閥室中驅動隔膜泵中間體內連桿軸帶動隔膜泵左右兩側膜片做左右拉伸運動從而達到自吸流體的作用的容積式往復泵。在泵的兩個對稱工作泵腔內，各裝有一到兩塊彈性隔膜，中間通用連桿軸和內外夾板將兩塊隔膜結成一體，壓縮空氣從泵的進氣接口處進入氣閥室后，氣閥室推動連桿軸推拉兩側隔膜發生物體拉伸運動，使得兩側泵腔容積發生變化，同時泵的四個角裝有球和球座，形成單向輸送。壓縮空氣利用完后經隔膜泵排氣口排出。氣動隔膜泵由氣閥室部分和過流部件兩大部分構成，通過兩側膜片完全隔離，大大提高了泵的密封性。
氣源壓力只需大于0.2Mpa，在2到8公斤工作壓力下，氣閥室中的高壓氣體通過氣流疏導系統帶動連桿軸做左右往復運動，同時，消耗后的低壓氣體通過排氣口快速排出。在兩側高、低壓氣體交替作用下，連桿軸帶動兩側膜片左右運動，使兩邊容積腔內氣壓發生交替變化，從而實現液體的連續吸入與排出。
隔膜泵和柱塞泵都屬于容積泵，但工作原理和性能有較大區別。

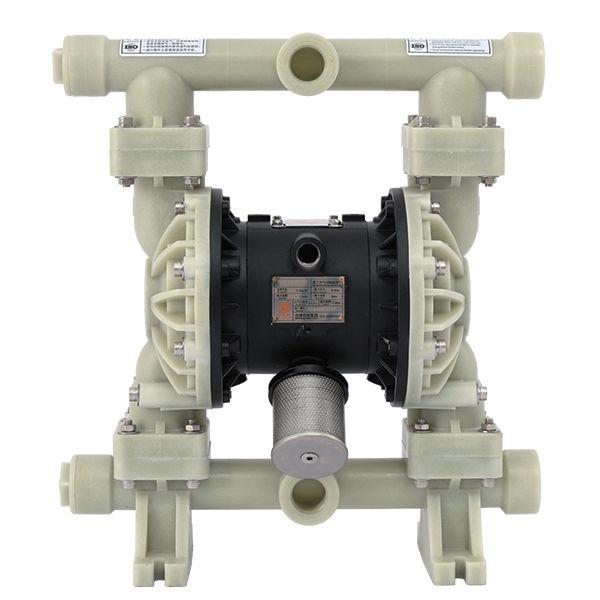

氣動隔膜泵
柱塞泵

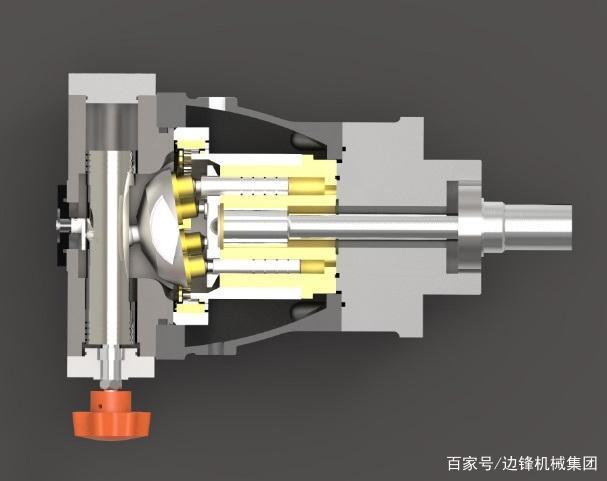

1.隔膜泵是依靠連桿往復運動驅動隔膜變形將物料吸入壓出；柱塞泵依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。
2.隔膜泵結構簡單，體積小、重量輕，價格也比較便宜，維護成本低；柱塞泵結構復雜，價格高，對環境要求高，維護成本高。
3.隔膜泵工作壓力不超過8.4公斤，而柱塞泵最高壓力可達到300MPA。
4.隔膜泵可輸送帶雜質和黏稠的物料，而柱塞泵對物料的潔凈程度要求較高。
5.隔膜泵可空運轉，氣動隔膜泵出口可憋壓，而柱塞泵既不能空運轉也不能憋壓。

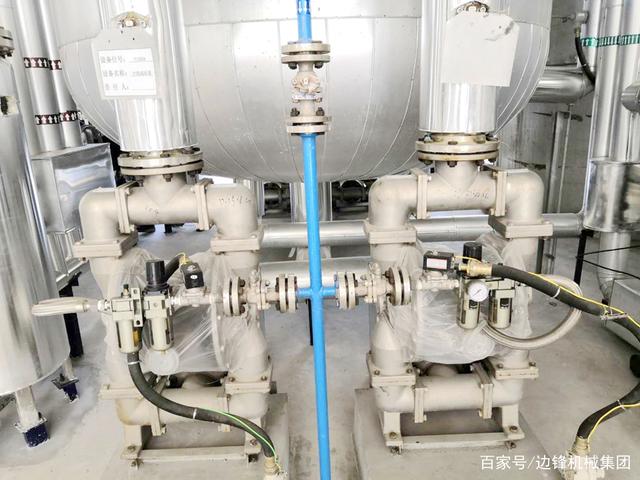

氣動三聯件作為氣動隔膜泵的選配附件，在隔膜泵的使用過程中起著重大的作用。氣動隔膜泵靠高壓氣體驅動，由氣閥室內各活動組件高速運動帶動。如果氣源含過量水分會導致消聲器結冰影響排氣，氣源含雜質過多會污染氣閥室導致磨損，氣閥室無油潤滑會加速磨損。所以如何保持氣閥室組件的順暢運行就要靠氣動三聯件來實現。

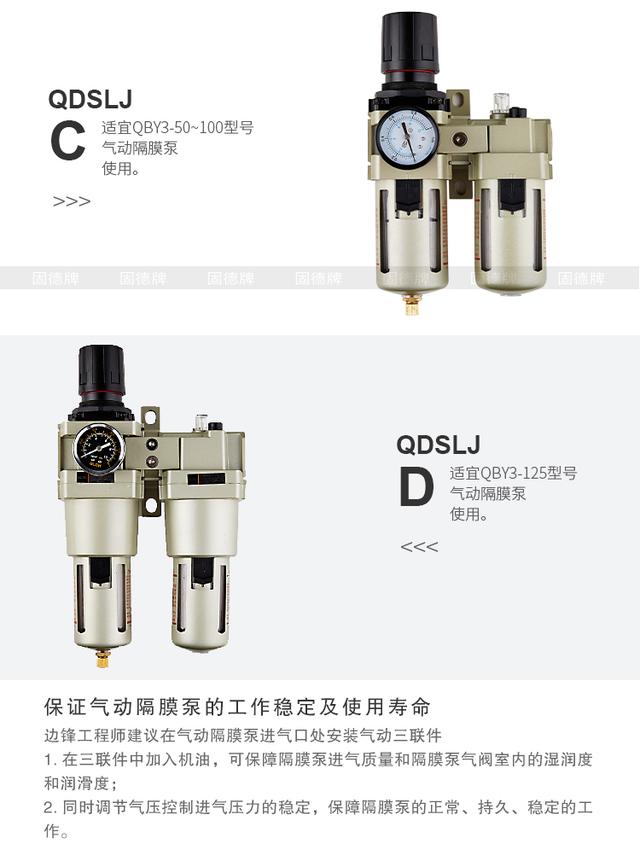

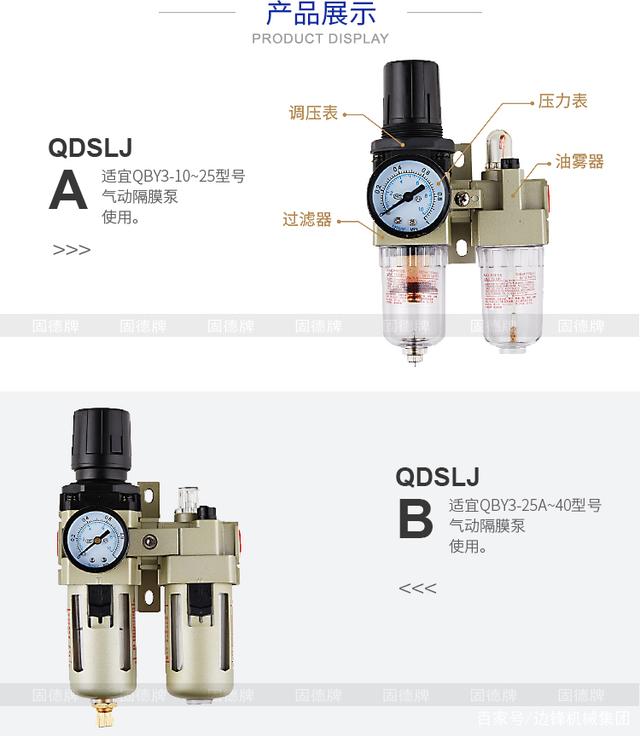

氣動三聯件由調壓閥，壓力表，油水過濾器、油杯等部件組成，可以觀測進氣壓力、調節氣壓大小、過濾空氣中的水分與雜質、潤滑氣閥室組件。該配件要安裝在泵的進氣口處，油杯靠近泵的進氣口，油杯上面的銅閥是調節進油速度的，潤滑氣閥室里面的部件。

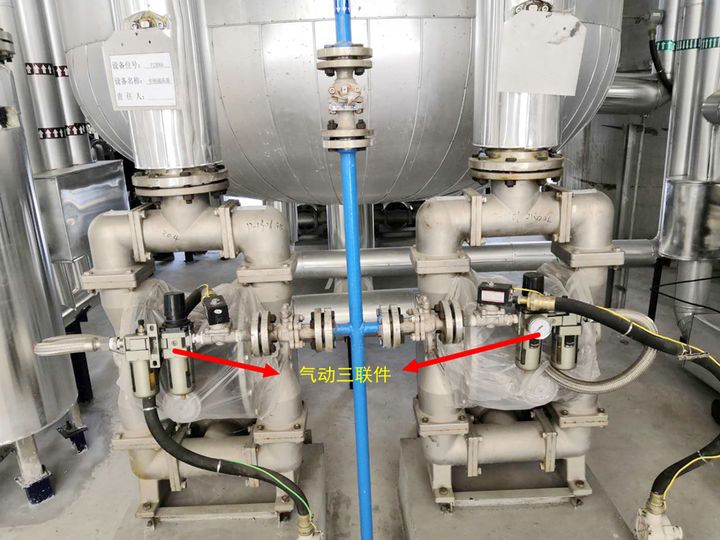

氣動三聯件
氣動三聯件
氣動三聯件
為了保證固德牌DBY3電動隔膜泵的正常使用，延長泵的使用壽命，請遵照以下維護說明進行泵的日常維護：
1. 定期檢查電動隔膜泵上所有螺絲是否松動，及時緊固。校驗周期可隨隔膜泵的利用率而變，作為常規要求，每隔兩月就需對緊固零件進行校驗。
2. 檢查泵體內部潤滑是否滿足要求，必要時添加潤滑油。
3. 隔膜泵工作過程中如果發生意外導致泵不能工作應及時停機整修。
4. 應經常沖洗隔膜泵，防止泵送的物料干結在泵內，導致流量縮小和泵體受損。沖洗所用的物料與泵送的物料兼容，而且不影響系統中接觸液體的部分。
5. 如果隔膜泵需長期不用，進行儲存前，應清潔泵體并晾干。
6. 減速機出廠前已加潤滑油，每隔一年檢修時需要再添加00號鋰基潤滑脂。

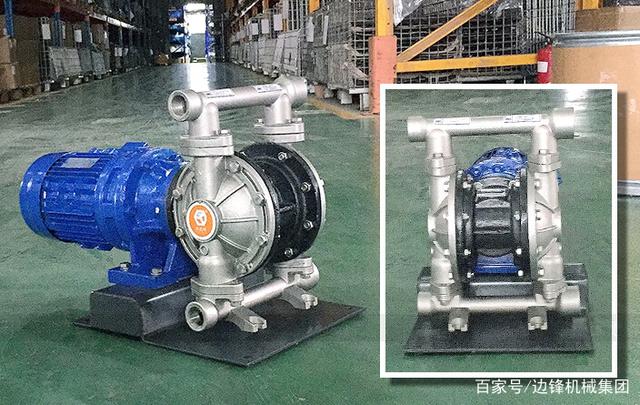

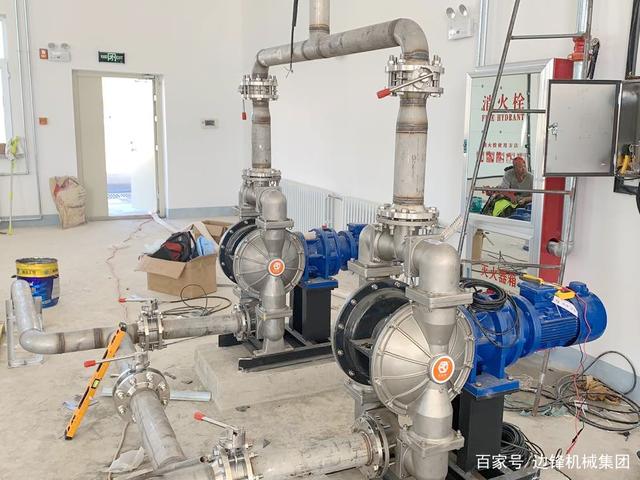

電動隔膜泵
氣動隔膜泵作為流體機械中較新的泵類品種，在化工、制藥、環保、食品、電子、造紙、陶瓷、涂料等領域得到了廣泛的應用。雖然氣動隔膜泵使用簡單，工況適應能力強，維修成本低，但也需要在日常安裝使用時有所注意，以便保證泵的工作效率，提高隔膜泵的使用壽命。下面就詳細說明一下一般條件下氣動隔膜泵的安裝使用注意事項。
1.氣動隔膜泵雖然不用電而是使用壓縮空氣，但因其工作原理也會產生微量靜電，所以在易燃易爆場所工作時，泵必須完全接地以消除靜電。

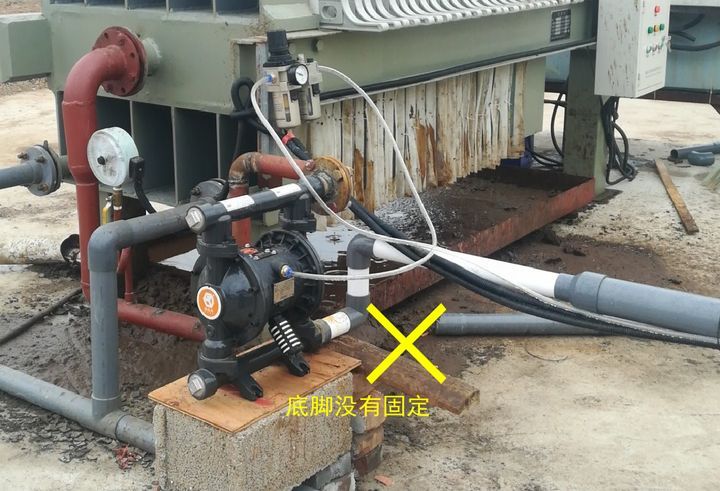

2.氣動隔膜泵工作時有震動，使用時泵必須安裝在牢固的底座上，不可懸空，不可不固定。配套使用的硬管也需要固定，不可懸空。

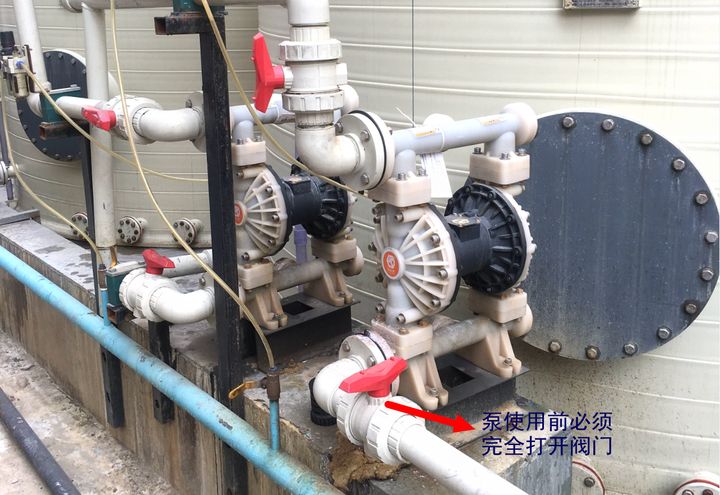

3.氣動隔膜泵進料口盡量不要安裝閥門，如工況需要必須安裝的，使用時請務必先完全打開閥門，再啟動隔膜泵，關閉時先關閉氣源，等隔膜泵完全停止工作后再關閉閥門。（閥門關閉時啟動泵會產生高強度負壓，導致隔膜拉裂。實際現場使用時超過50%的隔膜損壞是因為泵工作時進料口閥門忘記打開或閥門打開程度不夠而導致的。）
4.氣動隔膜泵安裝時，進、出料口管路管徑都不要小于隔膜泵的口徑，如輸送高粘度流體時，管路管徑最好大于隔膜泵口徑，以利于物料流通。（進料口管路管徑變小會導致負壓損壞隔膜，出料口管路管徑變小會降低隔膜泵的流量。）
5.隔膜泵的進、出料口管路與各接頭必須保證密封，進料口密封不好除了會漏液外，還會降低泵的自吸能力。
6.進料口管路越短吸力越大，并且應盡量減少彎頭的數量。吸料口建議做斜口，避免管路觸底吸真空，造成隔膜損壞。
7.物料中的顆粒大小必須要小于該隔膜泵所能通過的最大顆粒直徑，如果物料中有過大顆粒，請在泵送前預先過濾。（過大顆粒會堵塞泵腔，使泵無法正常工作。）
8.氣動隔膜泵啟動時請給予2公斤以上的氣源壓力，最佳工作狀態應該保持在5-7公斤氣壓，關閉時請迅速關閉氣閥，不要緩慢關閉。（過于緩慢開啟或關閉氣閥會導致氣閥室內大、小滑塊在中間位置停止，無法換位，這時就需要拆開氣閥室調整大、小滑塊位置。）
9.氣動隔膜泵安裝時建議配套氣動三聯件使用，氣動三聯件可以調節流量、過濾空氣中的水分與雜質、潤滑氣閥室。配套氣動三聯件的隔膜泵使用壽命長，故障率低。
10.輸送粘稠、易凝結物料時，使用完需及時清洗。泵長時間不用時請清洗后儲存于干燥、干凈的場所。
氣動隔膜泵安裝、使用時多加注意，能大大提高泵的使用體驗，減少故障概率。
氣動隔膜泵是工業上常用的容積式往復泵，適用范圍廣泛，使用維護方便。但還是有部分用戶反映隔膜泵的使用效果沒有達到預期，使用過程中隔膜泵配件容易損壞等問題。產生這些問題的原因除了買到低質產品外，還有部分是因為當初選型時沒有選到最適合的型號。選擇一臺適合工況使用的隔膜泵，主要考慮需要考慮材質、流量、吸程、揚程、顆粒大小、溫度、黏稠度等因素，下面就為大家一一解答。
1. 首先要確定隔膜泵的材質，常見的泵體材質有：鑄鋼、球鐵、鋁合金、不銹鋼（304/316/316L）、塑料PP聚丙烯、氟塑料（PVDF），要根據所輸送的物料性質來選擇。無腐蝕性的物料一般選擇鑄鐵、球鐵或鋁合金材質，腐蝕性的液體根據腐蝕程度，選擇不銹鋼、塑料或氟塑料的材質?？蓞⒄瘴锪系母g性參數表。在不確定物料特性的情況下，建議選擇和輸送管道一致的材質。如果物料溫度較高建議使用不銹鋼和全氟材質的隔膜泵，物料帶硬質顆粒的建議使用金屬材質的隔膜泵。選完泵體材質后，要選擇隔膜泵的易損過流部件，這對使用體驗也至關重要。隔膜泵的易損過流部件指隔膜、球、球座，材質分為三道、特氟龍、聚醚、超特氟龍等，要根據物料的腐蝕性、磨損性、溫度等來選擇。

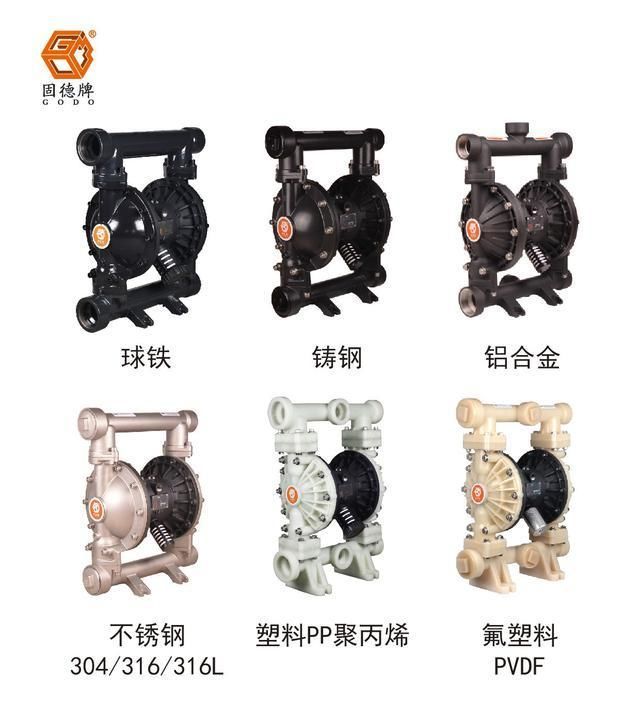

氣動隔膜泵材質
2. 確定隔膜泵的型號大小，可以根據流量或口徑來選擇。氣動隔膜泵所標示的流量指的是在7公斤穩定壓縮空氣驅動下，在0吸程和0揚程的情況下的清水測試值，實際流量要根據工況再進行估算（吸程和揚程均會影響流量，可參考流量曲線圖或詢問廠家確定）。盡量選擇流量與管路管徑匹配的隔膜泵，但如果口徑和流量不匹配的情況下，也可以在進出料口加裝變徑接頭（變徑會影響隔膜壽命與流量，所以變徑范圍不宜過大）。氣動隔膜泵屬于容積泵，對物料的剪切低，可以輸送帶有顆粒的物料，但所輸送的顆粒大小必須小于泵的最大可通過顆粒直徑，過大的顆粒需要在泵送前進行過濾。

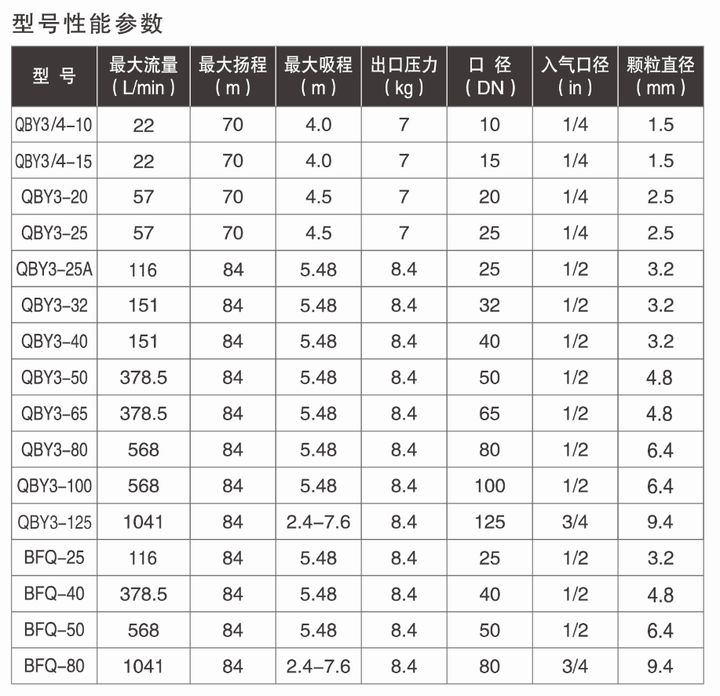

氣動隔膜泵型號參數
3.氣動隔膜泵能夠輸送10000厘泊以下的粘稠物料，但輸送較為粘稠的物料時，應該選擇比所需流量大一號的隔膜泵，因為氣動隔膜泵的流量數據都是清水測試來計算的，黏稠性的物料阻力更大會使流量變小。

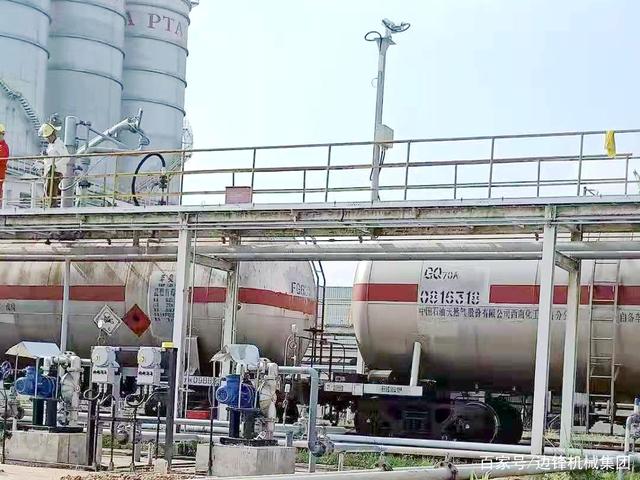

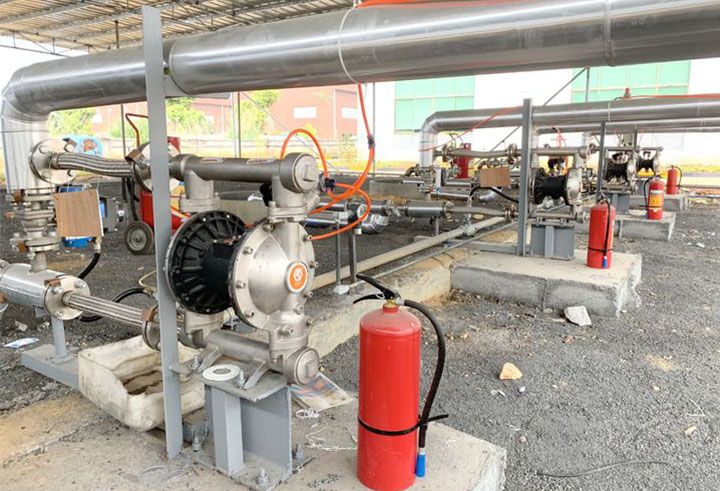

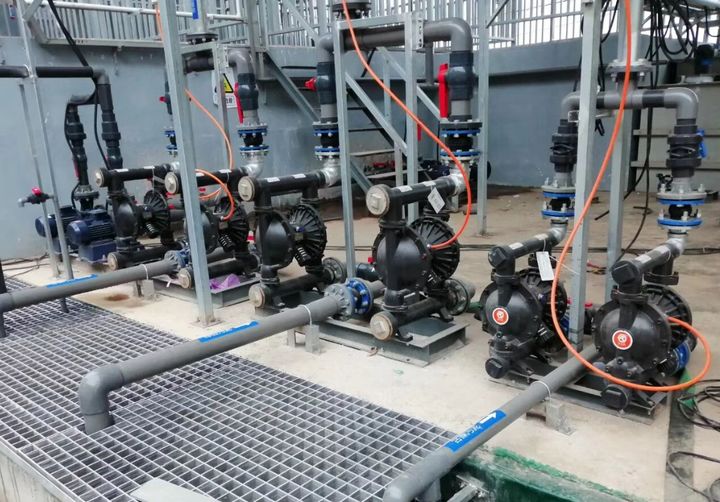

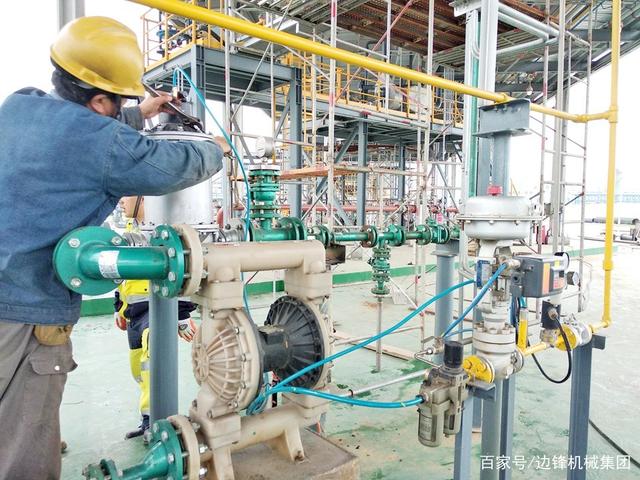

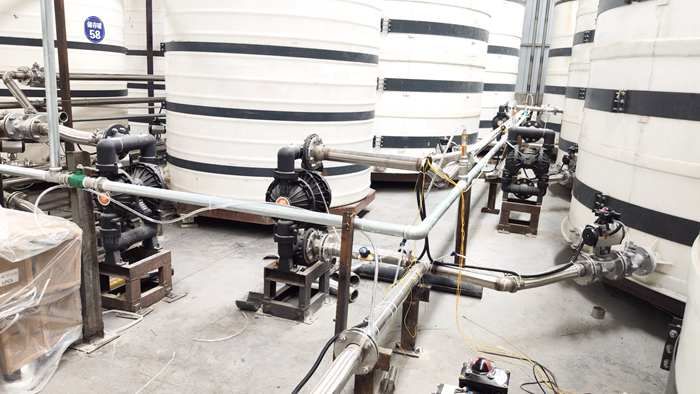

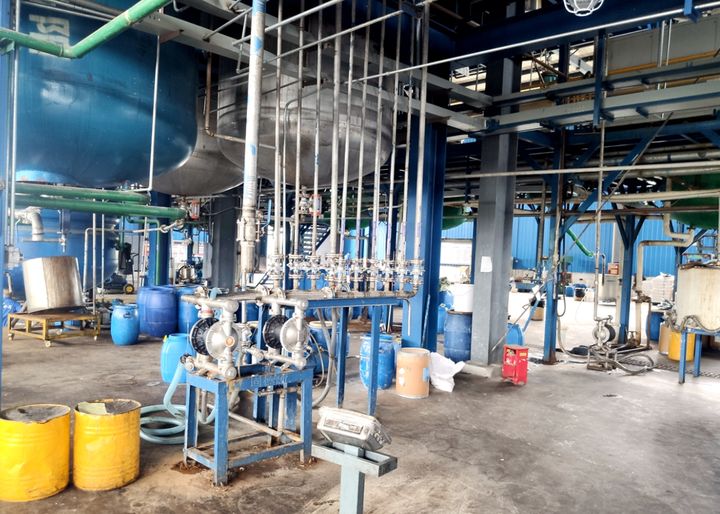

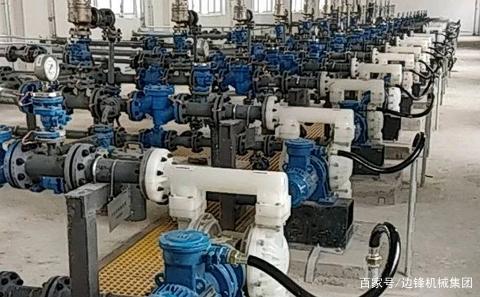

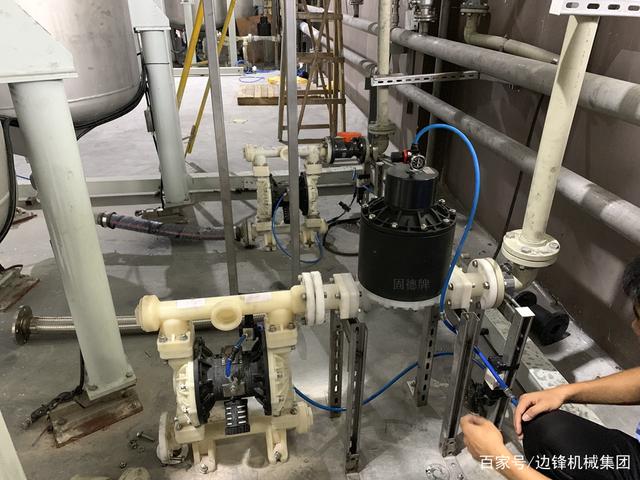

氣動隔膜泵使用現場

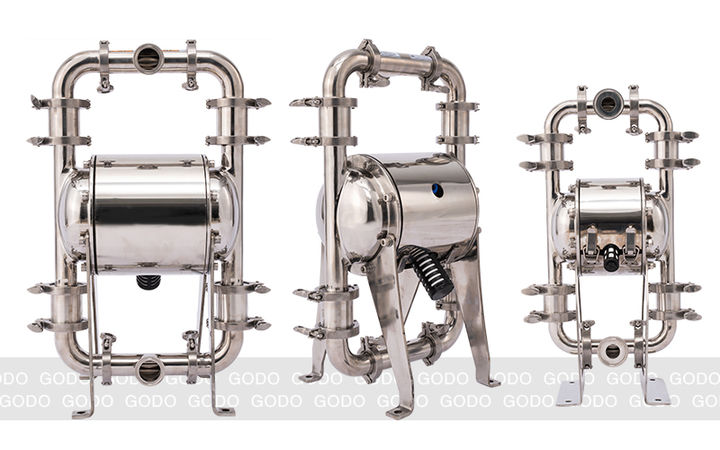

4.用隔膜泵輸送食品或醫藥類衛生等級要求高的物料時，應該選擇不銹鋼材質的衛生級氣動隔膜泵。因為衛生級氣動隔膜泵內外壁采用鏡面拋光，沒有死點，容易拆裝清洗，普通的氣動隔膜泵從設計上來說并不能滿足衛生級的要求。
